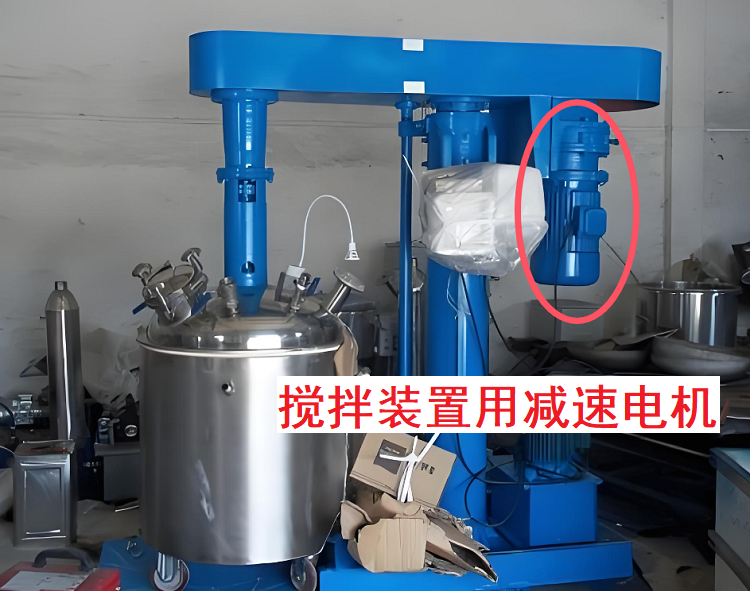

SF57蝸輪減速器用在往復攪拌機上SF57DRN100LS4。在化工行業中，攪拌設備用于混合、溶解、懸浮、乳化等工藝過程。擺動機構的攪拌設備可以提高混合效率，確保反應均勻，提高產品質量。而不同的工況使用的攪拌裝置之間是有差異的，具體的攪拌裝置所需要的驅動裝置需要看看一下裝置的運行情況進行決定。在不久之前的一個用戶的選型過程中，他的要求是使用上SF57減速機配上電機進行搭配使用在他的設備上，但是性能參數應該怎么選擇呢？那么今天就來看一下用戶的攪拌裝置減速電機選型的相關情況吧。

在用戶為他的攪拌裝置選擇對應的傳動驅動裝置的時候，此時的情況下我們需要考慮一下設備的實際的參數要求進行選擇參數進行搭配使用。選擇使用SF系列蝸輪自鎖減速機進行搭配的話，此時要考慮一下設備的實際的情況去進行選擇。用戶的可往復擺動的攪拌機，它主要包括容器，裝在容器外的電動機減速機，與電動機的輸出軸聯接的減速器，瓦瑪特減速器的輸出軸與主軸合為一體，裝在主軸上的曲柄，與曲柄相聯接的搖桿，與搖桿聯接的擺動軸，裝在擺動軸上并位于容器內的攪拌葉，它區別于現有技術在于曲柄近似呈一折角狀，搖桿為三端搖桿近似呈T字形，實施中在曲柄的兩端設有孔，曲柄兩端孔的軸線在同一平面上，并相交一角度，這種攪拌機的傳動裝置包括齒輪減速機、曲柄和空間三端搖桿擺動機構，該機構在機械傳動中的作用是將主動件的勻速轉動變換為工作機(從動件)所需的非線性往復擺動。三端搖桿的兩端通過兩個軸承與擺動軸的兩耳軸孔和銷軸聯接，組成一對轉動副，主軸與擺動軸均支承在機架上。用戶裝置的電動機經定軸傳動速比為的瓦瑪特二級圓柱斜齒輪蝸輪減速器減速后驅動主軸轉動，主軸與減速器的輸出軸合為一體，主軸由一對系列的圓錐滾子軸承背靠背支承，其軸向間隙可由螺母調整，軸承裝在與機座相聯接的軸承座上，主軸端部通過鍵和壓蓋與曲柄聯接，三端搖桿的外圓端部伸入曲柄，并裝有系列的調心滾子軸承，軸承調心的目的在于消除制造與安裝的精度誤差對機構的干涉，擺動軸也有一對系列的圓錐滾子軸承加以支承，其軸向間隙由螺母固定，軸承裝在支承座上，支承座與機座相聯接，擺動軸下端部為的錐圓體，它可通過一錐度聯軸器與攪拌器相聯接，本設備的瓦瑪特S系列減速機采用稀油飛濺潤滑，機構軸承采用油脂潤滑，軸承座下部的泄油小孔可以阻止稀油的流失和進入機座，攪拌機盛物料的桶體是固定的，這便于聯接化工工藝所需的輸液管道和外敷保溫材料層。這是用戶的裝置使用電機減速機驅動裝置進行運行的一些情況。

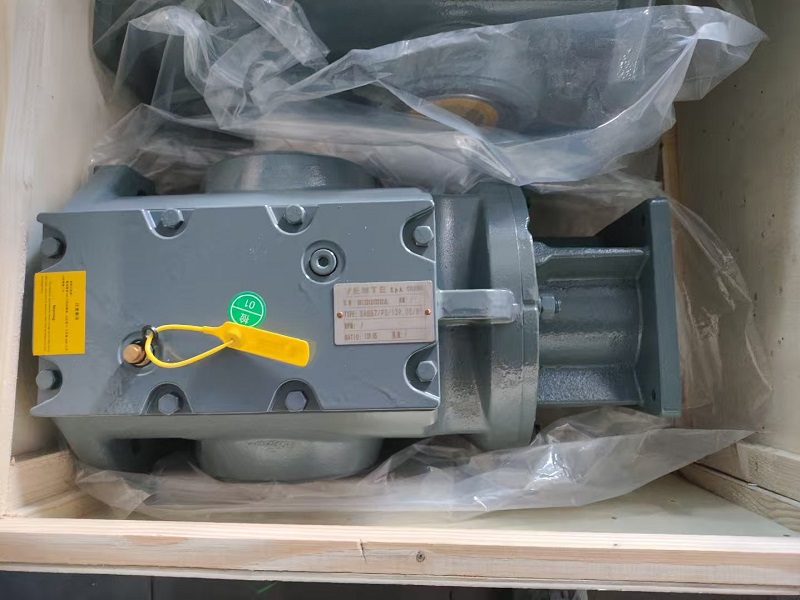

但是在上述的情況下并沒有具體的參數要求，所以在這樣的情況下我們可以考慮一下設備的實際的情況去選擇對應的型號以及性能參數，此時選擇SF57減速機的話，還可以看S57，SA57，SAF57，SH57減速電機型號等等。具體的型號以及參數配置可以咨詢一下瓦瑪特減速機選型技術人員http://www.diymmwhi.cn/
